Lärmschutzwände BLS, Reichenbach i.K.

2007

Line

In Anlehnung an den Grundsatz des Umweltschutzgesetzes von 1985, den Lärm in erster Linie durch Massnahmen an ihrer Quelle zu begrenzen, schreibt das Bundesgesetz über die Lärmsanierung der Eisenbahnen aus dem Jahr 2000 unter anderem „Massnahmen auf dem Ausbreitungsweg“ vor.

Übergang von horizontaler zu vertikaler Verkleidung zoom
Übergang von horizontaler zu vertikaler Verkleidung
Blick von der Gleisseite zoom
Blick von der Gleisseite
Glasstreifen zoom
Glasstreifen
Vogelschutzgitter in Glas zoom
Vogelschutzgitter in Glas
Wandmontage zoom
Wandmontage

Die Anforderung

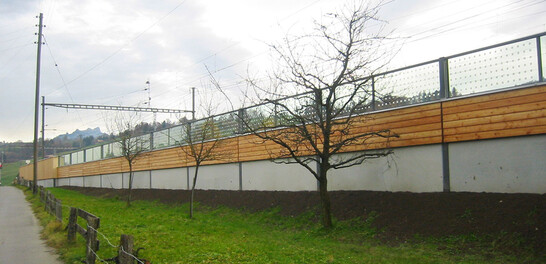

Die Lärmschutzwände in Reichenbach sollten Holzbekleidungen aufweisen. Um eine möglichst ansprechende Lösung zu bieten, wurde von einem Landschaftsarchitekten ein Konzept mit verschiedenen Gestaltungselementen entworfen. Durch den Einsatz von verschiedenen Schalungstypen (vertikal und horizontal), verglasten Flächenanteilen und begrünten Wänden entstand ein ansprechendes Projekt. Die Rahmenkonstruktion der Wände spannt über 5.00 m und wird in einer eingespannten Stahlstütze befestigt. Unten sorgt ein vorgefertigtes Beton-Sockelbrett für einen sauberen Abschluss und Schutz vor Feuchtigkeit. Die obere Abdeckung ist mit einem Chrom-Nickel-Stahlblech geschützt.


Die Verbundsicherheitsgläser sind mit einem Siebdruck zum Schutz der Vögel versehen. Die Wand selber besteht aus einer geschlossenen Schalung auf der Anwohnerseite, einer kesseldruckimprägnierten Rahmenkonstruktion sowie einer Mineralwolldämmung, die schliesslich mit einer zementgebundenen Holzwollplatte abgedeckt wird. Lediglich aus ästhetischen Gründen wurde zusätzlich eine Lamellenschalung vorgehängt. Der Abschnitt der Lärmschutzwand zwischen Bahnlinie und Hauptstrasse ist beidseitig absorbierend und hilft mit, den Bahnhofsplatz neu zu gestalten.


Holzbaupreis Berner Oberland, Anerkennung 2007

Baudaten

  • Bauholz: 69.5 m³
  • Schalung: 1'337 m²
  • Höhe: 2.00 m
  • Länge: 1'155 m

Leistungen Timbatec

  • Vorprojekt
  • Bauprojekt
  • Ausschreibung / Devis
  • Werkplanung
  • Fachbauleitung
  • Baustellenkontrollen

Bauherrschaft
BLS AG
3001 Bern
Landschaftsarchitektur
Buchmann
3550 Langnau
Bauingenieur
Ramu Ingenieure AG
3714 Frutigen
Holzbauunternehmer
Wenger Holzbau AG
3613 Steffisburg
Holzbauingenieure
Timbatec Holzbauingenieure Schweiz AG, Thun
3600 Thun
Holzbauunternehmer
Allenbach Holz + Trockenbau AG
3714 Wengi bei Frutigen
