Neubau MFH Kraftwerk B, Bennau

2008

Line

Das Mehrfamilienhaus "Kraftwerk B" befindet sich im Dorfzentrum von Bennau/SZ, direkt neben der katholischen Kirche. Es ist das 1. Plusenergiehaus der Schweiz, das heisst es produziert mehr Energie als es verbraucht.

Südfassade mit Sonnenkollektoren zoom
Südfassade mit Sonnenkollektoren

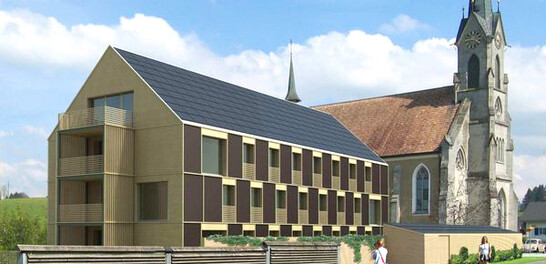

Visualisierung Nord-Ost zoom
Visualisierung Nord-Ost
Holzelementdach mit Photovoltaik Anlage für Stromgewinnung zoom
Holzelementdach mit Photovoltaik Anlage für Stromgewinnung
Grundriss EG, 1. OG, 2. OG zoom
Grundriss EG, 1. OG, 2. OG
Querschnitt zoom
Querschnitt

Der Baukörper

Der Grundbau ist sehr kompakt und so auch sehr energieeffizient gehalten. Unter dem Satteldach befinden sich insgesamt 7 Wohnungen. Hinter der Holzelementfassade verbirgt sich ein massiver Betonskelettbau, welcher als Massenspeicher dient.Im Innenausbau dominieren Sichtbeton, Lehmputz und Eichenparkett.


Die Ausführung

Das ganze Gebäude ist das 1. Plusenergie MFH der Schweiz. Plusenergie heisst, dass dieses Gebäude mehr Energie produziert als seine Bewohner und das Gebäude selbst verbrauchen. Wärmeenergie wird durch die Südfassade, welche aus Solarkollektoren besteht, gewonnen. Als Wärmespeicher dient ein 24'000 l Speichertank im Untergeschoss. Die passive Sonnenenergie wird durch die grossen Fenster Richtung Süden genutzt. Die elektrische Energie wird durch die vollflächige Photovoltaik-Anlage auf dem südseitigen Satteldach und auf dem Pavillondach gewonnen. Durch den Einsatz von natürlichen, möglichst unbehandelten Baustoffen wird nebst Minergie-P auch das ECO-Label erreicht. Dieser PlusEnergieBau hat 2009 und 2010 einen Solarpreis gewonnen.

Baudaten

  • Holzelementstärke 58 cm
  • Wärmedämmung Cellulose/Steinwolle 48 cm
  • Warmwasserspeicher 24'000 Liter
  • Photovoltaik-Anlage 33'000 W

Leistungen Timbatec

  • Vorprojekt
  • Bauprojekt
  • Ausschreibung
  • Baustellenkontrollen

Bauherrschaft
Sanjo Immobilien AG
8852 Altendorf

Architekt
Grab Architekten AG
8852 Altendorf
Solaranlage
Heizplan AG
9473 Gams
Holzbau
Dettling Holzbau AG
6440 Brunnen
Photo-Voltaik Anlage
3S Swiss Solar System
3250 Lyss
