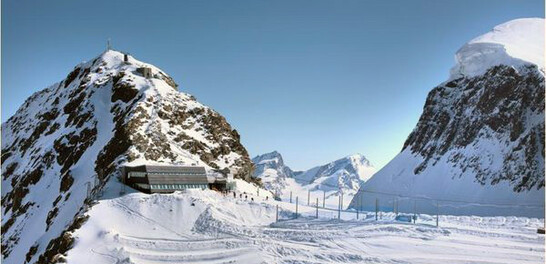

Neubau Berggasthaus, Klein Matterhorn Zermatt

2008

Line

Die Zermatt Bergbahnen AG wollte die Attraktivität des kleinen Matterhorns steigern. So wurden diverse bauliche Massnahmen in Auftrag gegeben – wie z.B. die Realisation eines Neubaus am südlichen Tunnelausgang.

Zentralanschluss Dachkonstruktion zoom
Zentralanschluss Dachkonstruktion
Aufrichten Rohbau zoom
Aufrichten Rohbau
Restaurant zoom
Restaurant
Laden zoom
Laden
Fassade mit Fotovoltaik zoom
Fassade mit Fotovoltaik

Die Pläne

Neben dem neuen Restaurant mit Shop sollte eine Unterkunft für Alpinisten erstellt sowie der Zugang zum Gletscherpalast verbessert werden.


Der Bau

Das Gebäude ist eine Skelettkonstruktion, das über 3 zentrale Fachwerke und die Rückwandscheibe ausgesteift wird, wobei Geschossdecke und Dach als Scheiben ausgebildet sind.


Die Herausforderung

Herausfordernd war die Gesamtstabilität, da die Seiten- /Südfassaden infolge durchgehender Fensterbänder kaum zur Aussteifung des Gebäudes beitragen konnten. Dabei sind die Einwirkungen aus Wind (bis 100 m/s) und Erdbeben (Zone IIIb) sehr hoch, was enorme Verankerungs- und Aussteifungskräfte erforderte. Gelöst wurde die Aussteifung über einen E-förmigen Aussteifungskern, bestehend aus der Gebäuderückwand sowie 3 in den Innenwänden integrierten, rechtwinklig zur Rückwand stehenden gebäudehohen Fachwerken. Die grossen Zugkräfte und Druckkräfte von bis 1200 kN aus den Fachwerkpfosten werden über Schweissgrundplatten in den Beton eingeleitet. Dieses Projekt hat den Schweizer Solarpreis 2010, Kategorie B - Neubau, gewonnen.

Baudaten

  • BSH Traggerippe GL24h / GL28h (ohne Fassade): 80m3
  • Duo Balken Geschossdecke C24: 7.5m3
  • Stahlteile, Schlitzbleche: 2900 kg (0.3 m3)
  • Passbolzen / Passschrauben: 3000 Stk.

Leistungen Timbatec

  • Vorprojekt
  • Kostenschätzung
  • Bauprojekt
  • Erdbebenbemessung
  • Baustatik
  • Konstruktion
  • Ausschreibung / Devise
  • Ausführungsprojekt
  • Werkplanung 3D / 2D
  • Ausführungsbegleitung



Bauherrschaft
Zermatt Bergbahnen AG
3920 Zermatt

Architekt
PEAK Architekten
8005 Zürich
Holzbau Herstellung
Stuber und Cie AG
3354 Schüpfen
Fassadenplanung
Burri, Müller und Partner
3400 Burgdorf
