MFH Nauenstrasse, Tann ZH

2020

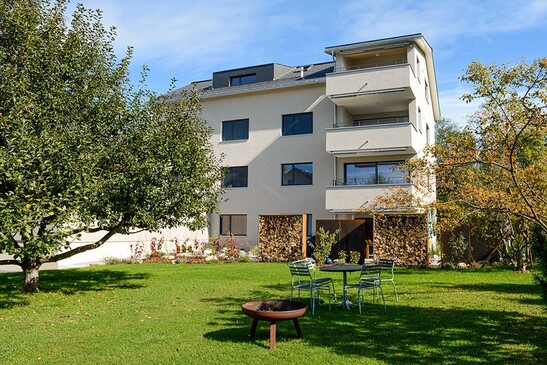

Das neu gebaute Mehrfamilienhaus in Tann liegt unmittelbar neben dem Nauenbach. Das Holzhaus mit 4 Geschossen bietet insgesamt 5 Mietwohnungen an ruhiger Lage.

Facts und Bilder
Baudaten
Beteiligte
Innenansicht
Innenansicht
Dachgeschoss
Dachgeschoss
Detail Treppenhaus
Detail Treppenhaus

Das Projekt
Die Planung des Projekts war eine kleine Familienplanung des Timbatec Mitarbeiters. Der zuständige Architekt und der Bauingenieur sind Geschwister eines Mitarbeiters. Das Gebäude ist ab der Bodenplatte als Holzbau gebaut. Die massiven Holzdecken liegen auf den innenliegenden Tragachsen und Aussenwänden auf. Die auskragenden Balkone wurden alle stützenfrei ausgeführt. Alle Unterzüge und Stützen, sowie die Decken sind sichtbar und wurden mit einem UV-Schutz mit leichtem Weissanteil behandelt. Timbatec war verantwortlich für die gesamte Holzbaustatik, die Detailplanung und die Brandschutzplanung inklusive Qualitätssicherung.

Die Bauweise
Ab der Bodenplatte ist das Gebäude als reiner Holzbau ausgeführt. Auch Liftschacht und Treppenhaus sind aus Holz. Die Fluchttreppe ist als Stahlkonstruktion erstellt. Der Holzbau wurde sehr effizient realisiert. Die drei innenliegenden Tragachsen mit Unterzügen und Decken als Einfeldträger sind sichtbar. Die Deckenspannweite 4.0-4.5m ist optimal. Die Tragachsen mit Unterzügen sind alle 3.5m abgestützt.

Die Herausforderung
Die Herausforderung bestand in den auskragenden Balkonen mit 90 Grad gegen die Spannrichtung der Decken. Diese wurden mit tragenden Balkonbrüstungen, welche in den Aussenwänden verankert wurden, ausgeführt.

Baudaten

- Holzwerkstoffplatten 25 m3

- Konstruktionsholz / BSH 150 m3


Baukosten

- BKP 1-9:  5.5 Millionen Schweizer Franken

- BKP 2:     2.3 Millionen Schweizer Franken

- BKP 214: 0.5 Millionen Schweizer Franken


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- SIA Phase 32 Bauprojekt

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- SIA Phase 52 Ausführung

- Fachplanung Brandschutz

Architekt
Architekturbüro Rüegg, 8733 Eschenbach


Bauherrschaft
Marlise und Hans-Jakob Wetli, 8632 Tann ZH


Holzbauingenieur
Timbatec Holzbauingenieure Schweiz AG, 8005 Zürich


Holzbau
Artho Holz- und Elementbau AG, 8735 St. Gallenkappel


Bauingenieur
EBP Schweiz AG, 8008 Zürich


Bauleitung
Architekturbüro Rüegg, 8733 Eschenbach


Photographie
Architekturbüro Rüegg, 8733 Eschenbach
