Renovation Caritas Jura, Delémont

2022

Das Projekt zur Renovierung des Caritas-Ladens Jura umfasst die Sanierung des Daches von Gebäude B sowie den Bau einer neuen Bodenplatte im Erdgeschoss innerhalb des bestehenden Gebäudes.

Facts und Bilder
Baudaten
Beteiligte

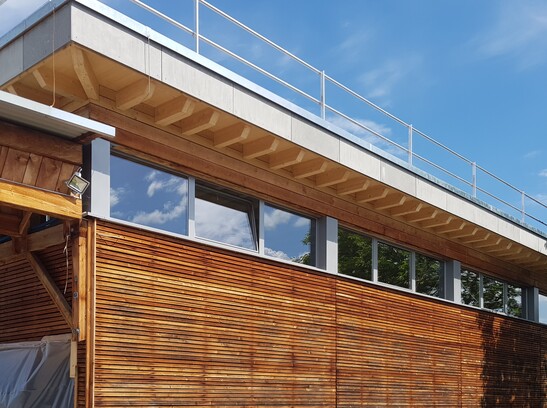

Avant-toit de la nouvelle toiture
Avant-toit de la nouvelle toiture
Blick vom Erdgeschoss auf die Rippen der Bodenplatte und des Daches
Blick vom Erdgeschoss auf die Rippen der Bodenplatte und des Daches
Anbringen eines Dachelements
Anbringen eines Dachelements
Ein Element besteht aus drei Balken und zwei Halbbalken.
Ein Element besteht aus drei Balken und zwei Halbbalken.
Kombination von Stahltragwerk und Holzbau
Kombination von Stahltragwerk und Holzbau

Das Projekt
Das neue Geschäft von Caritas Jura befindet sich in der Industriezone von Delémont. Damit geht ein Traum in Erfüllung: ein Laden, der sich der Secondhand-Ware widmet und die Wiederverwertung, den nachhaltigen und verantwortungsbewussten Konsum aufwertet. Die Renovierung ermöglichte es, die Verkaufsfläche zu verdoppeln, indem eine neue Bodenplatte auf dem Erdgeschoss innerhalb des bestehenden Gebäudes gebaut wurde. Zudem wurde eine Dachsanierung durchgeführt, nachdem das bestehende Dach, das vom Hausschwamm befallen war, vollständig demontiert worden war. Eine neue Bodenplatte auf dem Erdgeschoss wurde ebenfalls innerhalb des bestehenden Gebäudes errichtet. Das Primärsystem besteht aus einer Stahlkonstruktion und die Sekundärstruktur der Bodenplatte aus einem gerippten Holzboden.


Die Bauweise
Das neue Dach besteht aus 2 Hauptträgern aus Metall und 4 Sandwichelementen aus Holz. Diese Teile ruhen auf 4 zentralen Stützpfeilern und einer Reihe von Stützpfeilern, die über den Umfang des Gebäudes verteilt sind. Die Sekundärstruktur wird von mehreren Dachelementen gebildet. Ein Element besteht aus 3 Balken und 2 Halbbalken, die statisch mit einer 3-Schicht verleimt sind. Die Zusammensetzung des Daches wurde entsprechend der Bauphysik des Gebäudes festgelegt.

Die Herausforderung
Das Hauptziel des Projekts war, das bestehende Dach zu sanieren, auf dem sich der Hausschwamm entwickelte. Eine Idee war, einen Teil der gesunden Holzteile aus dem alten Dach zu gewinnen, damit sie wiederverwendet werden konnten. So wurde eine zirkuläre Wertschöpfung erzielt und ein hohes Abfallvolumen, das in der Baubranche entsteht, vermieden.

Baudaten

- 3-Schicht-Massivsperrholzplatten 60 mm: 385 m2

- 3-Schicht-Massivsperrholzplatten 27 mm: 790 m2

- Brettschichtholz GL28h: 25 m3

- Brettschichtholz GL24h: 45 m3


Baukosten

- BKP 214 : 450'000 CHF


Leistungen Timbatec

- SIA Phase 21 Statische Überprüfung

- SIA Phase 31 Vorprojekt

- SIA Phase 32 Bauprojekt

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- SIA Phase 52 Ausführung

- SIA Phase 53 Inbetriebnahme

- Statik und Konstruktion

- Fachplanung Bauphysik

- Kostenschätzung

- Fachbauleitung und Baustellenkontrollen

Bauherrschaft
Caritas Jura
2800 Delémont


Architekt
Bérard Services Sàrl
1510 Moudon


Holzbauingenieur und Bauphysik
Timbatec ingénieurs bois SA
2800 Delémont


Holzbau
Batipro SA
2882 St-Ursanne


Bauingenieur
Pepi Natale SA
2800 Delémot


Bauleitung
Wattenhofer Phillipe
2800 Delémont
